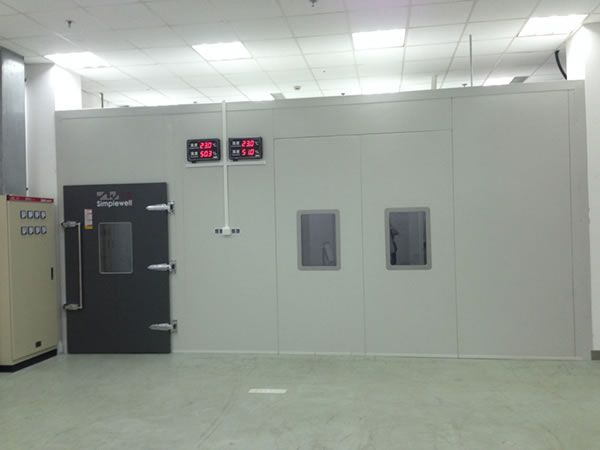

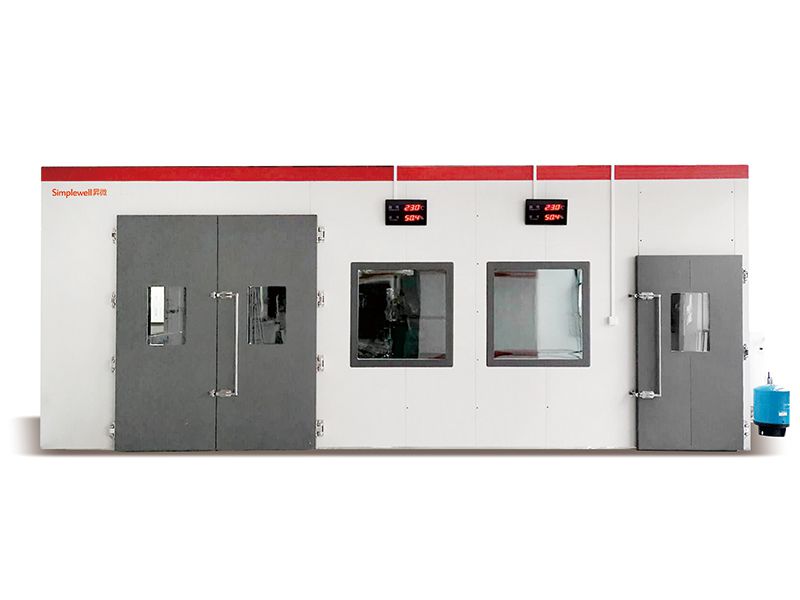

Климатическая камера предварительной подготовки образцов
- Модель: V-MH
- Температурный диапазон: 23℃ (±0.5℃) - 25℃ (±0.5℃)
- Диапазон относительной влажности: 45% (±2.5%) - 50% (±2.5%)
- Внутренний объём: 24 м3 (или по запросу клиента)
Применение

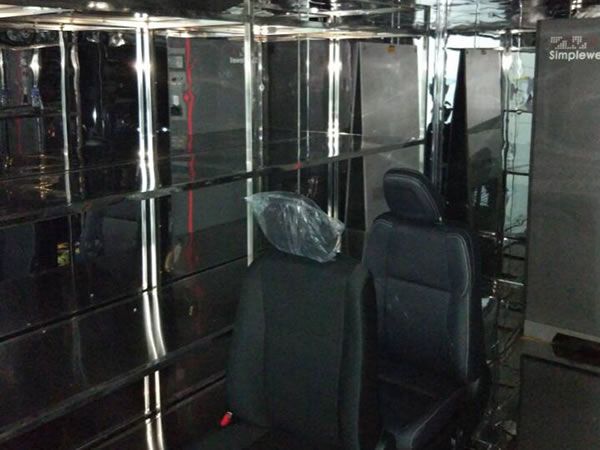

Представленная климатическая камера обеспечивает необходимое давление, температуру, влажность и чистоту воздуха, позволяя эффективно испытывать образцы изделий на выделение летучих органических соединений. Данная испытательная камера предназначена в основном для тестирования компонентов автомобильных салонов, таких как полы, коврики, приборные панели, декоративные элементы и т.д.

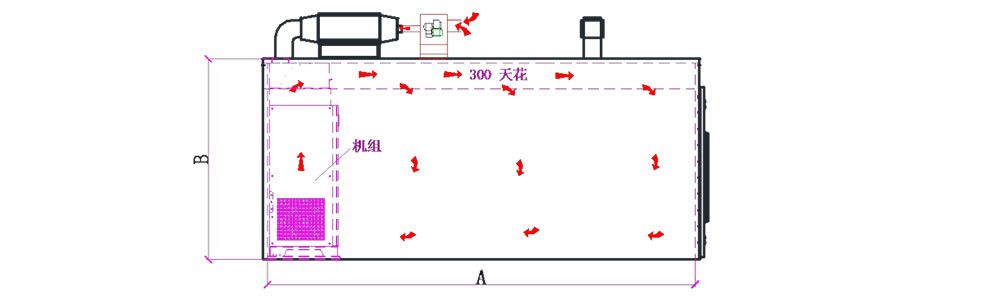

Схематическая диаграмма
Климатическая камера предварительной подготовки образцов состоит из таких компонентов, как агрегатная часть, фильтр, герметизирующая дверь, смотровое окошко и т.д.
Принцип работы
Поместите образцы изделий или сырья в климатическую камеру и установите необходимую температуру и относительную влажность воздуха, а также скорость воздушного потока, давление и прочие параметры. Таким образом количество и интенсивность выделения образцами ЛОС будет стабилизировано. В то же время исключается взаимное загрязнение образцов.
| Фоновое содержание | Воздух на выходе: ОЛОС≤350 мкг/м3 | |||
| Бензол | ≤15 мкг/м3 | Ацетальдегид | ≤15 мкг/м3 | |
| Толуол | ≤15 мкг/м3 | Этилбензол | ≤15 мкг/м3 | |
| Ксилол | ≤15 мкг/м3 | Формальдегид | ≤15 мкг/м3 | |
| Ацетон | ≤15 мкг/м3 | Стирол | ≤2 мкг/м3 | |
- Испытательная камера является огнеупорной благодаря стенкам из нержавеющей стали и прослойке из полиуретана.
- Дверь размером (1м + 1м)×1.8 м характеризуется высокой механической прочностью и превосходной герметизирующей способностью. Дверь снабжена смотровым окошком (500 × 340 мм), между стеклами которого закачан азот. Внутренняя поверхность окошка покрыта EC-плёнкой, предотвращающей конденсацию.
- 1. Система управления
Система управления представлена парой датчиков температуры и влажности от ROTRONIC, смотровым окошком, контроллером ПЛК от Mitsubishi и сенсорным ЖК-дисплеем. Среди преимуществ данной системы управления: операционная система на двух языках (английский и китайский), высокая точность отображения данных (температура: 0.01℃, влажность: 0.1% рт.ст., время: мин), наличие индикаторной кривой, гибкость регулирования испытательных параметров, сигнализация в случае неисправности и функция автоматической диагностики. -
2. Система охлаждения
Доступно два типа систем охлаждения, а именно воздушная и водяная. Система охлаждения состоит преимущественно из компрессора (от известной европейской торговой марки), охлаждающего агента (экологически безопасного), электромагнитного клапана, отсечного клапана, сухого фильтра и масляного сепаратора. -
3. Воздуховод
Эффективная циркуляция воздуха внутри климатической камеры достигается за счёт центробежных вентиляторов, которые обеспечивают равномерное распределение температуры и влажности по всему объёму камеры. Свежий воздух поступает внутрь через воздуховоды, расположенные в верхней части камеры, и покидает её через вентиляционные отверстия снизу. -
4. Система нагрева и увлажнения
Нагрев воздуха осуществляется посредством трубчато-ребристого теплообменника из нержавеющей стали, снабженного системой предотвращения работы в холостом режиме. Контроллер включает ПИД-регулятор, который гарантирует точность и удобство управления температурой. Для увлажнения воздуха используется парогенератор с электрической системой нагрева. Для осушения воздуха применяется метод конденсации.
