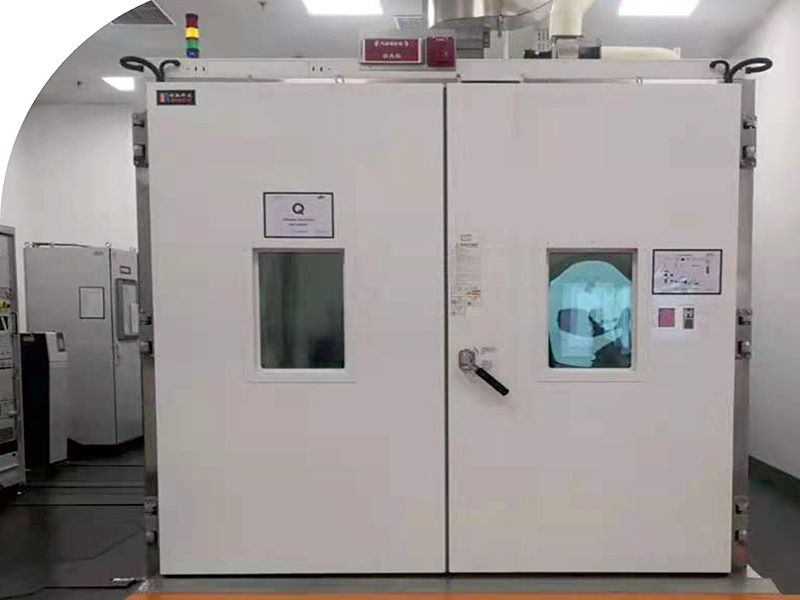

Крупногабаритная климатическая камера, серия WTH

Крупногабаритная климатическая камера предназначена для испытания различных изделий и материалов на способность сохранять свои свойства при эксплуатации, хранении или транспортировке под воздействием высоких и низких температур.

Технические параметры
Модель WTH40 WTH60 WTH80 WTH120 WTH160 WTH180 WTH230 WTH290 WTH310 WTH390 WTH470
Номинальный объём (м³) 3.9/3.4 6.3/5.5 7.8/6.8 11.7/10.2 15.6/13.6 17.5/15.3 23.3/20.4 29.2/25.5 31.1/27.2 38.9/34.0 46.7/40.8
Температурный диапазон -60°C -100°C (-70°C -120°C /-70°C -150°C опционально)
Диапазон влажности 20%-98% / (20-85°C)
Температурные колебания ±0.5°C
Погрешность температуры ±2°C
Колебания относительной влажности ±3.0% (при влажности ≧75%); ±5.0% (при влажности≦75%)
Время нагрева 25°C - +100°C(120°C, 150°C опционально)
≦25 мин ≦28 мин ≦28 мин ≦30 мин ≦31 мин ≦32 мин ≦34 мин ≦36 мин ≦38 мин ≦41 мин ≦45 мин
Время охлаждения +25℃→ мин. температура 30 -180 мин (в зависимости от модели и конфигурации)
Внутренние габариты (мм) Ш 1800 2700 3600
В I тип: 2100, II тип: 2400
Г 900 1450 1800 1800 1800 2700 3600 4500 3600 4500 5400
Способ регулировки температуры и влажности Балансировка, BT(H)C
Температура воздуха +5°C - +35°C
Средства защиты Оцинкованные стальные листы, термостойкий изоляционный материал, композитные панели на основе нержавеющей стали SUS304
Регулятор Нагреватель Пластинчатый нихромовый нагреватель
Увлажнитель Нагреватель из нерж. стали, внешнее увлажнение или увлажнение паром. Опционально: ультразвуковой увлажнитель.
Вентилятор Центробежный вентилятор
Холодильный агрегат Механический компрессор
Хладагент R404a или R404a /R23
Способ охлаждения Мин. температура ≥-25℃: водяное охлаждение посредством механического компрессора. Мин. температура ≤ -40℃: водяное охлаждение посредством механического компрессора двойного действия
Контроллер Дисплей 7.0 дюймов, TFT LCD
Устройство управления Сенсорный экран, микрокомпьютерный контроллер, ПИД
Вспомогательные функции Сигнализация о неисправностях и поиск решения проблемы, защита от обрыва электропитания, защита от перегрева, работа по календарному графику, автоматическая диагностика
Водоснабжение Система увлажнения Многоступенчатая система фильтрации обратного осмоса или вода с сопротивлением ≥500 Ом.
Охлаждающая циркулирующая вода Давление: 0.32~0.45 MПa, температура ≤30℃
Питание AC 380В±10% , три фазы, 4-жильный кабель + кабель заземления /AC220В /AC110В, 50 Гц / 60 Гц
Мощность (кВт) 20-55 кВт (в зависимости от модели и конфигурации)

Примечания:
1. Высота: I тип: 2100 мм, II тип: 2400 мм.
2. Параметры были измерены при температуре воздуха в +25°C и температуре циркулирующей воды в +25℃.
3. Параметры колебания температуры были испытаны в соответствии со стандартом GB/T5170.2-2008.
4. Испытательные камеры вышеупомянутых серий снабжены увлажнителем.
5. Испытательное оборудование серии WT(H) не имеет функции увлажнения.

Стандарты
GB / T2423.1-2008 Климатические испытания - Часть 2: Методы испытаний - Тесты A: Холод
GB / T2423.2-2008 Климатические испытания - Часть 2: Методы испытаний - Испытания B: Сухое тепло
GB / T2423.3-1993 Основные процедуры тестирования электрических и электронных изделий на воздействия окружающей среды - Испытание Ca: Влажный нагрев в установившемся режиме
GB / T2423.4-1993 Основные процедуры тестирования электрических и электронных изделий на воздействия окружающей среды - Испытание Db: Влажный нагрев в цикличном режиме
GB10589-89 Спецификации низкотемпературных испытательных камер
GB10592-89 Спецификации высоко- и низкотемпературных испытательных камер
GB / T10586-89 Спецификации камер для испытаний на влагостойкость
GJB150.3Методы испытаний военного оборудования на воздействие окружающей среды - испытание высокой температурой
GJB150.4 Методы испытаний военного оборудования на воздействие окружающей среды - Испытание низкой температурой
GJB150.9 Методы испытаний военного оборудования на воздействие окружающей среды - Испытание влажным теплом
GJB899-90 Испытания надежности для аттестации квалификации и производства
GJB1032-90 Климатические испытания электронных изделий

Стандарты
GB/T2423.1-2008 Климатические испытания - Часть 2: Методы испытаний - Тесты A: Холод
GB/T2423.2-2008 Климатические испытания - Часть 2: Методы испытаний - Испытания B: Сухое тепло
GB/T2423.3-1993 Основные процедуры тестирования электрических и электронных изделий на воздействия окружающей среды - Испытание Ca: Влажный нагрев в установившемся режиме
GB/T2423.4-1993 Основные процедуры тестирования электрических и электронных изделий на воздействия окружающей среды - Испытание Db: Влажный нагрев в цикличном режиме
GB10589-89 Спецификации низкотемпературных испытательных камер
GB10592-89 Спецификации высоко- и низкотемпературных испытательных камер
GB/T10586-89 Спецификации камер для испытаний на влагостойкость
GJB150.3 Методы испытаний военного оборудования на воздействие окружающей среды - испытание высокой температурой
GJB150.4 Методы испытаний военного оборудования на воздействие окружающей среды - Испытание низкой температурой
GJB150.9 Методы испытаний военного оборудования на воздействие окружающей среды - Испытание влажным теплом
GJB899-90 Испытания надежности для аттестации квалификации и производства
GJB1032-90 Климатические испытания электронных изделий
  • Контроллер Simplewell
  • ПЛК Mitsubishi
  • Диапазон регулировки температуры и влажности

Опциональные компоненты
1.Роторный осушитель / полимерная мембрана: мин. температура / влажность: 5℃/5%.
2. Удобная в обращении дверь из закалённого стекла.
3. Система фильтрации воды с функцией автоматического восстановления.
4. Записывающее устройство для сохранения и печати испытательных данных.
5. Ультразвуковой увлажнитель / распылительный увлажнитель высокого давления для испытания продукции в условиях очень высокой влажности и температуры.
6. Система подачи сухого воздуха для предотвращения конденсации.
7. Система удалённого мониторинга, поддерживающая мобильные устройства и персональные компьютеры.

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

Охладительное оборудование

  • Компрессор закрытого типа от TECUMSEH
  • Инверторный компрессор BOCK
  • Компрессор полуоткрытого типа от BITZER

Структура трубы крупногабаритной климатической камеры получила патент на изобретение. Структура трубы обеспечивает равномерную температуру каждого участка испытания климатической камеры и точночть испытания.

Маслоотделитель и устройство для возврата масла: масло, которое содержается в паре под высоким давлением, разгружаемом холодильным компрессором, разделяется для обеспечения безопасной и эффективной работы системы охлаждения. Устройство для возврата масла (патентованная технология нашей компания) в основном используется для длительной работы компрессора или работы при высокой температуре. Оно предотвращает прекращение компрессора или снижение срока службы компрессора из-за недостатки масла.
