Климатическая камера данной серии применяется для испытания изделий и материалов на воздействие различных климатических факторов, таких как температура, влажность и т.д. Данное испытательное оборудование подходит для тестирования электронных изделий, бытовой техники, средств коммуникации, инструментов, транспортных средств, изделий из пластмассы, металлов, пищевых продуктов, химикатов, строительных материалов, медицинских препаратов и т.д.
Запрос от
Технические параметры
Модель
NTH262-20
NTH420-20
NTH1000-20
NTH262-40
NTH420-40
NTH1000-40
NTH262-70
NTH420-70
NTH1000-70
Объём
262
420
1000
262
420
1000
262
420
1000
Внутренние габариты (мм)
Ш
700
700
1000
700
700
1000
700
700
1000
В
750
750
1000
750
750
1000
750
750
1000
Г
500
800
1000
500
800
1000
500
800
1000
Внешние габариты (мм)
Ш
900
900
1200
900
900
1200
900
900
1200
В
1920
1920
2200
1920
1920
2200
1920
1920
2200
Г
1430
1730
1928
1430
1730
1928
1430
1730
1928
Температурный диапазоне
-20°C - +150°C (или 180°C)
-40°C - +150°C (или 180°C)
-70°C - +150°C (или 180°C)
Диапазон влажности
20%-98% (при 20-85°C)
Температурные колебания
±0.5°C
Погрешность температуры
±1.5°C
Колебания относительной влажности
±3.0% (при влажности≧75%)；±5.0% (при влажности≦75%)
Время нагрева
20°C - +150°C
20°C - +150°C
20°C - +150°C
≦50 мин
≦50 мин
≦50 мин
Время охлаждения
-20°C - +20°C
-40°C - +20°C
-70°C - +20°C
≦45 мин
≦70 мин
≦90 мин
Способ регулировки температуры и влажности
Балансировка
Температура воздуха
+5°C - +35°C
Материалы исполнения
Корпус
Оцинкованный с двух сторон листовой металл с полимерным покрытием
Внутренние стенки
Листовая нержавеющая сталь SUS304/2B
Изоляция
Полиуретановая пена + оргалит
Регулятор
Нагреватель
Пластинчатый нихромовый нагреватель
Увлажнитель
Нагреватель из нерж. стали, поддон для воды
Вентилятор
Центробежный вентилятор
Холодильный агрегат
Механический компрессор
Хладагент
R404a
R404a /R23
Способ охлаждения
Посредством механического компрессора (воздушное или водяное охлаждение)
Посредством механического компрессора двойного действия (воздушное или водяное охлаждение)
Сигнализация о неисправностях и поиск решения проблемы, защита от обрыва электропитания, защита от перегрева, работа по календарному графику, автоматическая диагностика
Подача воды
Водяной насос
Водяной бак
Портативный
Вода
Электрическое сопротивление≦500 Ом
Питание
AC380В±10%, 50 Гц
Макс. ток (А)
12
12
22
14
18
25
20
22
38
Мощность (кВт)
6
6
9
7
7
12
10
10
18
Масса (кг)
460
530
810
460
530
810
540
600
98
Примечания:
1. Испытательное оборудование серии NT не имеет функции увлажнения.
2. Температурные параметры были измерены при +25°C и при отсутствии образцов в камере.
3. Параметры колебания температуры были испытаны в соответствии со стандартом GB/T5170.2-1996.
4. Выпуклая часть испытательной камеры не была учтена при измерении габаритов.
Спецификации высоко- и низкотемпературных испытательных камер
GB/T10586-89
Спецификации камер для испытания продукции влажным теплом
GB/T2423.1-2008
Климатические испытания - Часть 2: Методы испытаний - Испытание А: Холод
GB/T2423.2-2008
Климатические испытания - Часть 2: Методы испытаний - Испытание В: Сухой нагрев
GB/T2423.3-2006
Климатические испытания электронных изделий - Часть 2: Метод испытания: Влажный нагрев в установившемся режиме
GB/T2423.4-2008
Климатические испытания электронных изделий - Часть 2: Метод испытания: Влажный нагрев в цикличном режиме
GB/T2423.22-2002
Климатические испытания электрических и электронных изделий - Часть 2: Метод испытания: Изменение температуры
IEC60068-2-1.1990
Климатические испытания; Часть 2: Испытания; Испытание А: Холод
IEC60068-2-2.1974
Базовые климатические испытания. Часть 2: Испытания; Испытание А: Сухой нагрев
GJB150.3
Методы климатических испытаний военного оборудования--высокотемпературный тест
GJB150.4
Методы климатических испытаний военного оборудования--низкотемпературный тест
GJB150.9
Методы климатических испытаний военного оборудования--испытание влажным теплом

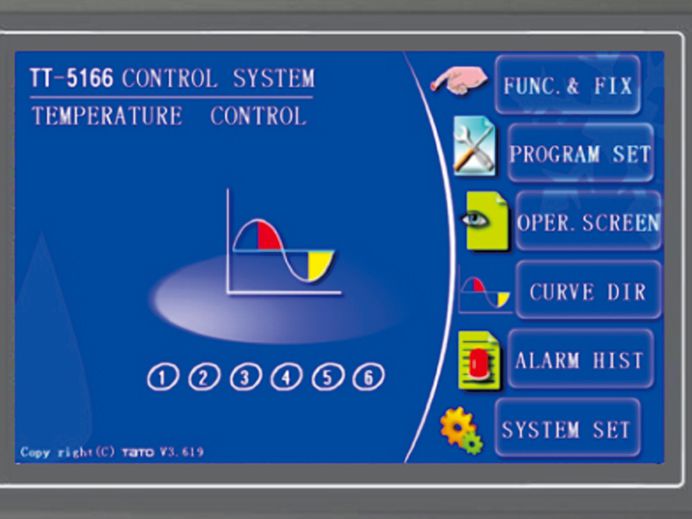

Контроллер Simplewell

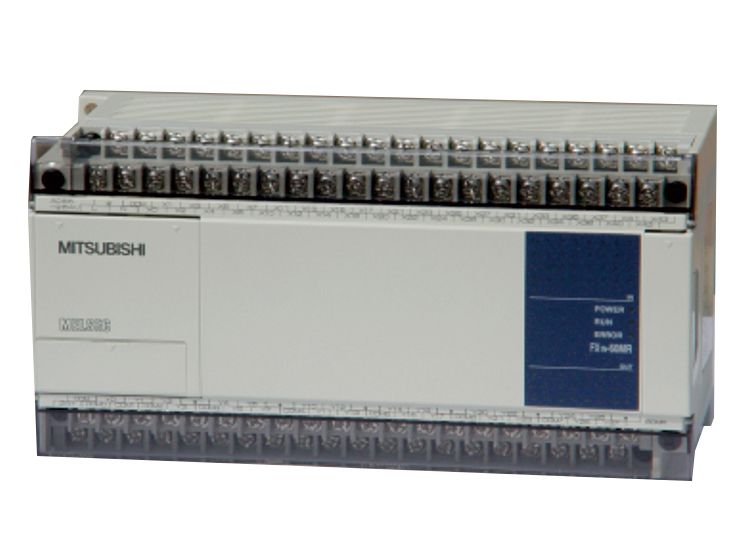

ПЛК Mitsubishi
Диапазон регулировки температуры и влажности
Опциональные компоненты
1.Роторный осушитель / полимерная мембрана: мин. температура / влажность: 5℃/5%.
2. Удобная в обращении дверь из закалённого стекла.
3. Система фильтрации воды с функцией автоматического восстановления.
4. Записывающее устройство для сохранения и печати испытательных данных.
5. Ультразвуковой увлажнитель / распылительный увлажнитель высокого давления для испытания продукции в условиях очень высокой влажности и температуры.
6. Система подачи сухого воздуха для предотвращения конденсации.
7. Система удалённого мониторинга, поддерживающая мобильные устройства и персональные компьютеры.
Охладительное оборудование
Компрессор закрытого типа от TECUMSEH
Инверторный компрессор BOCK
Компрессор полуоткрытого типа от BITZER
Структура трубы климатической камеры серии NTH (тепло-влага) получила патент на изобретение. Структура трубы обеспечивает равномерную температуру каждого участка испытания климатической камеры и точночть испытания.
