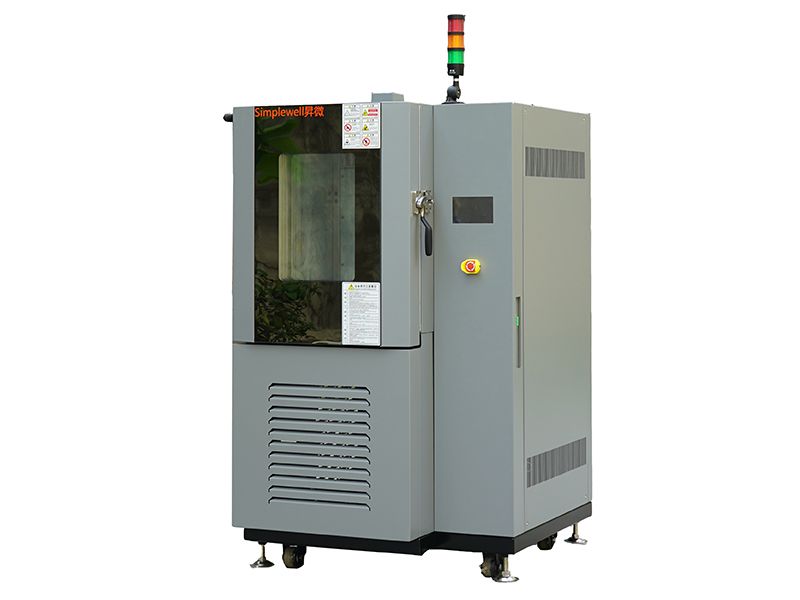

Камера для испытаний на влажность и температуру LSTH
Высокотемпературные и низкотемпературные влажно-тепловые испытательные камеры в основном используются для проверки качества и проверки материалов электроники, электроприборов, средств связи, инструментов, транспортных средств, пластмассовых изделий, металлов, ламп и строительных материалов.
Стандарты
1. Китайские стандарты
- GB/T2423.1-2008 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний – Испытание А: Холод
- GB/T2423. 2-2008 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний – Испытание В: Сухое тепло
- GB/T2423.3-2016 Экологические испытания – Часть 2: Метод испытаний – Испытательная кабина: влажный нагрев, устойчивое состояние
- GB/T2423.4-2008 Экологические испытания электрических и электронных изделий. Часть 2. Испытание Db: влажное тепло, цикличность (цикл 12 ч + 12 ч)
- GJB 150.3A-2009 Метод экологических испытаний военной техники в лаборатории, Часть 3: испытания при высоких температурах
- GJB 150.4A-2009 Метод экологических испытаний военной техники в лаборатории, Часть 4: испытания при низких температурах
- GJB 150.9A-2009 Метод экологических испытаний военной техники в лаборатории, Часть 9: влажное тепловое испытание
- IEC 60068-2-1: 2007: Экологические испытания, Часть 2-1: Испытание A: Низкая температура
- IEC 60068-2-2: 2007 : Экологические испытания, Часть 2-2: Испытание B: Сухой жар
- IEC 60068-2-78:2012 Испытания на воздействие окружающей среды. Часть 2-78: Испытания - Испытательная кабина: влажное тепло, устойчивое состояние.
- IEC 60068-2-30:2005 IEC 60068-2-30 Ed. 3.0 b:2005 Испытания на воздействие окружающей среды. Часть 2-30: Испытания - Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч)
- Производственные стандарты: GB/T 10586-2006 для испытательных камер на испытание влажным теплом и GB/T10592-2008 для испытательных камер для испытания при низких/высоких температурах.
- Стандарты испытаний: GB/T5170.2-2017 Методы проверки оборудования для климатических испытаний - Часть 2: Оборудование для температурных испытаний и GB/T5170.5-2016 Методы проверки оборудования для климатических испытаний электрических и электронных изделий - Часть 5: Оборудование для испытаний на влажное тепло
- Стандарт метрологической поверки JJF1101-2019 Калибровка оборудования для экологических испытаний на параметры температуры и влажности
| Модель | | | | | |||||||||||||||||
| Эффективный объем (л) | 150 | 225 | 408 | 1000 | |||||||||||||||||
| Диапазон температур (℃) | Мин | -20 | -40 | -70 | -20 | -40 | -70 | -20 | -40 | -70 | -20 | -40 | -70 | ||||||||
| Макс | 150 (или высокая температура до +180℃) | ||||||||||||||||||||
| Диапазон влажности | 20％RH～98％RH (в диапазоне 20℃～85℃) | ||||||||||||||||||||
| Колебания температур | ≤±0.5℃ | ||||||||||||||||||||
| Колебание влажности | ≤±3%RH | ||||||||||||||||||||
| Отклонение температур | ±2.0℃ | ||||||||||||||||||||
| Отклонение влажности | ±3.0％RH(>75%): ±5.0％RH(≤75%) | ||||||||||||||||||||
| Степень нагрева | 20℃～+150℃ ≤50 мин | ||||||||||||||||||||
| Скорость охлаждения | +20℃～-20℃ Скорость охлаждения≤45, мин +20℃～-40℃ Скорость охлаждения≤70, мин +20℃～-70℃ Скорость охлаждения≤90, мин | ||||||||||||||||||||
| Внутренние размеры (мм) | Ш | 500 | 500 | 600 | 1000 | ||||||||||||||||
| В | 600 | 750 | 850 | 1000 | |||||||||||||||||
| Г | 500 | 600 | 800 | 1000 | |||||||||||||||||
| Внешние размеры (мм) исключая выступы | Ш | 1000 | 1000 | 1100 | 1500 | ||||||||||||||||
| В | 1700 | 1850 | 1950 | 2100 | |||||||||||||||||
| Г | 1050 | 1150 | 1350 | 1550 | |||||||||||||||||
| Хладагент | R404/R23 (при-70℃) | ||||||||||||||||||||
| Режим охлаждения | Механическое компрессионное охлаждение (воздушное/водяное охлаждение) | ||||||||||||||||||||
| Монитор | 7-дюймовый цветной ЖК-монитор TFT | ||||||||||||||||||||
| Источник питания | AC380В±10%В 50Гц±0.5 | ||||||||||||||||||||
| Максимальная мощность (не сумма всех мощностей) (кВт) | 6 | 7 | 10 | 6 | 7 | 10 | 7.5 | 8.5 | 10 | 13.8 | 15.4 | 18 | |||||||||
| Максимальный ток (А) | 12 | 14 | 20 | 12 | 14 | 20 | 14 | 18 | 20 | 22 | 25 | 38 | |||||||||
| Вес (кг) | 430 | 440 | 470 | 460 | 470 | 500 | 560 | 570 | 600 | 880 | 900 | 930 | |||||||||
