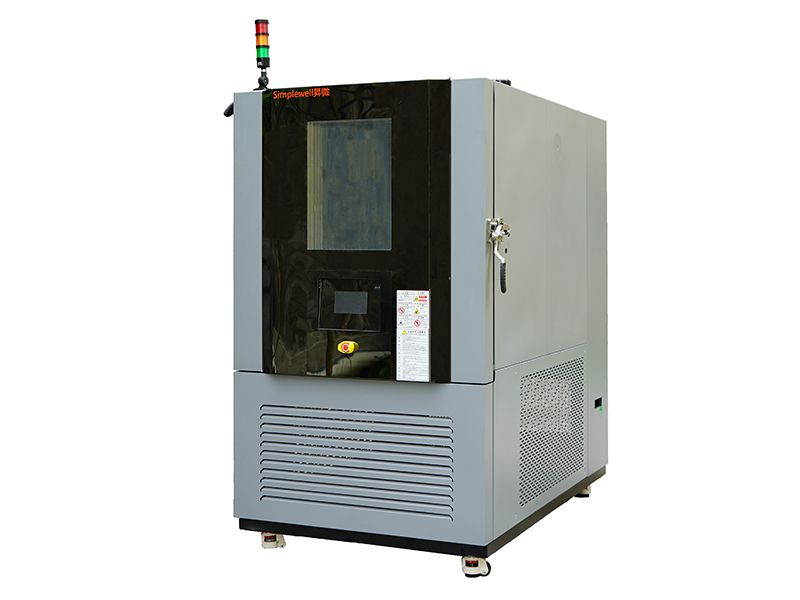

LКлиматическая камера, серия NTH
Камера для испытаний на влажность при высокой и низкой температуре широко применяется для проверки качества и проверки материалов электроники, электроприборов, средств связи, инструментов, транспортных средств, изделий из пластика, металлов, ламп, строительных материалов и т.д.
Стандарты
1. Китайские стандарты
- GB/T2423.1-2008 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний – Испытание А: Холод
- GB/T2423. 2-2008 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний – Испытание В: Сухое тепло
- GB/T2423.3-2016 Экологические испытания – Часть 2: Метод испытаний – Испытательная кабина: влажный нагрев, устойчивое состояние
- GB/T2423.4-2008 Экологические испытания электронных изделий, часть 2: Испытание Db: метод испытаний на переменную влажность и нагрев
- GJB 150.3A-2009 Метод экологических испытаний военной техники в лаборатории, часть 3: испытания при высоких температурах
- GJB 150.4A-2009 Метод экологических испытаний военной техники в лаборатории, часть 4: испытания при низких температурах
- GJB 150.9A-2009 Метод экологических испытаний военной техники в лаборатории, часть 9: влажное тепловое испытание
- IEC 60068-2-1: 2007: Экологические испытания Часть 2-1: Испытание A: Низкая температура
- IEC 60068-2-2: 2007 : Экологические испытания Часть 2-2: Испытание B: Сухой жар
- IEC 60068-2-78 Ed. 2.0 b:2012 Испытания на воздействие окружающей среды. Часть 2-78: Испытания - Испытательная кабина: влажное тепло, устойчивое состояние.
- IEC 60068-2-30 Испытания на воздействие окружающей среды. Часть 2-30: Испытания - Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч)
- Производственные стандарты: GB/T 10586-2006 для испытательных камер на испытание влажным теплом и GB/T10592-2008 для испытательных камер для испытания при низких/высоких температурах.
- Стандарты испытаний: GB/T5170.2-2017 Методы проверки оборудования для климатических испытаний - Часть 2: Оборудование для температурных испытаний и GB/T5170.5-2016 Методы проверки оборудования для климатических испытаний электрических и электронных изделий - Часть 5: Оборудование для испытаний на влажное тепло
- Стандарт метрологической поверки JJF1101-2019 Калибровка оборудования для экологических испытаний на параметры температуры и влажности
| Модель | | | | |||||||
| Эффективный объем (л) | 262 | 420 | 1000 | |||||||
| Диапазон температур (℃) | Мин | -20 | -40 | -70 | -20 | -40 | -70 | -20 | -40 | -70 |
| Макс | 150 (или высокая температура до +180℃) | |||||||||
| Диапазон влажности (%HR) | 20～98%RH (в диапазоне температур 20℃～85℃) | |||||||||
| Темп. колебания (℃) | ≤±0.5 | |||||||||
| Темп. отклонение (℃) | ±2.0 | |||||||||
| Отклонение влажности | >75%RH:≤+2,-3%RH；≤75%RH:≤±5%RH | |||||||||
| Колебания влажности (℃) | ≤±3%RH | |||||||||
| Степень нагрева | 20℃～+150℃ | 20℃～+150℃ | 20℃～+150℃ | |||||||
| ≤50 мин | ≤50 мин | ≤50 мин | ||||||||
| Скорость охлаждения | +20℃～-20℃ Скорость охлаждения≤45, мин +20℃～-40℃ Скорость охлаждения≤70, мин +20℃～-70℃ Скорость охлаждения≤90, мин | |||||||||
| Внутренние размеры (мм) | Ш | 700 | 700 | 1000 | ||||||
| В | 750 | 750 | 1000 | |||||||
| Г | 500 | 800 | 1000 | |||||||
| Внешние размеры (мм) (исключая выступы) | Ш | 900 | 900 | 1200 | ||||||
| В | 1810 | 1810 | 2060 | |||||||
| Г | 1460 | 1760 | 1960 | |||||||
| Хладагент и режим охлаждения | R404A/R23 (при-70℃) | |||||||||
| Механическое компрессионное охлаждение, воздушно-водяное охлаждение | ||||||||||
| Монитор | 7-дюймовый цветной ЖК-монитор TFT | |||||||||
| Источник питания | AC 380В (±10%), Частота: 50±0.5Гц | |||||||||
| Макс. мощность (не сумма всех мощностей) (кВт) | 6 | 7 | 10 | 7.5 | 8.5 | 10 | 13.8 | 15.4 | 18 | |
| Максимальный ток (А) | 12 | 14 | 20 | 14 | 18 | 20 | 22 | 25 | 38 | |
| Вес (кг) | 400 | 410 | 490 | 540 | 550 | 600 | 750 | 760 | 930 | |
