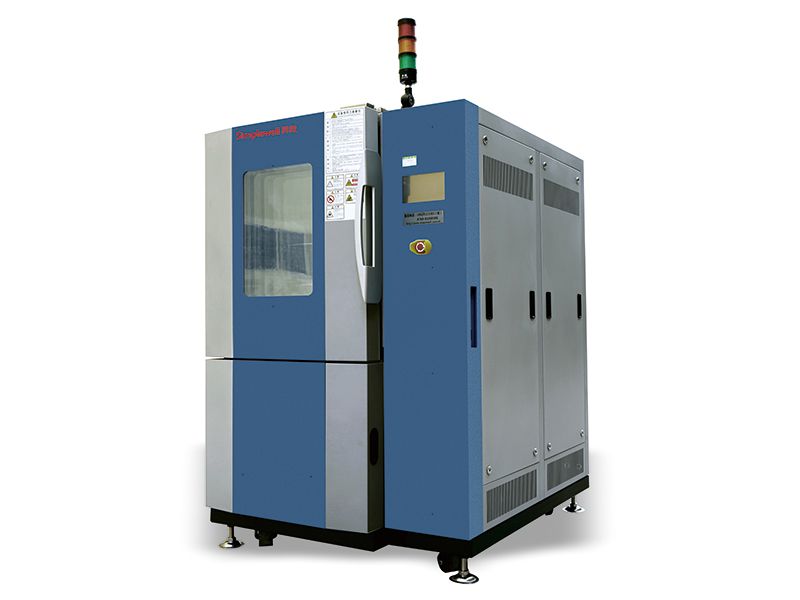

Климатическая испытательная камера серии STH

Климатическая камера данной серии применяется для испытания изделий и материалов на воздействие различных климатических факторов, таких как температура, влажность и т.д. Данное испытательное оборудование подходит для тестирования электронных изделий, бытовой техники, средств коммуникации, инструментов, транспортных средств, изделий из пластмассы, металлов, пищевых продуктов, химикатов, строительных материалов, медицинских препаратов и т.д.

Технические параметры
Модель STH150-20 STH225-20 STH408-20 STH1000-20 STH150-40 STH225-40 STH408-40 STH1000-40 STH150-70 STH225-70 STH408-70 STH1000-70
Объём 150 225 408 1000 150 225 408 1000 150 225 408 1000
Внутренние габариты (мм) Ш 500 500 600 1000 500 500 600 1000 500 500 600 1000
В 600 750 850 1000 600 750 850 1000 600 750 850 1000
Г 500 600 800 1000 500 600 800 1000 500 600 800 1000
Внешние габариты (мм) Ш 910 910 1010 1410 910 910 1010 1410 910 910 1010 1410
В 1580 1730 1830 1980 1580 1730 1830 1980 1580 1730 1830 1980
Г 1073 1173 1373 1588 1073 1173 1373 1588 1073 1173 1373 1588
Температурный диапазон -20°C - +150°C (или 180°C) -40°C - +150°C (или 180°C) -70°C to +150°C(or 180°C)
Диапазон влажности 20% - 98% (при 20 - 85°C)
Температурные колебания ±0.5°C
Погрешность температуры ±1.5°C
Колебания относительной влажности ±3.0% (при влажности≧75%); ±5.0% (при влажности≦75%)
Время нагрева 20°C - +150°C 20°C - +150°C 20°C to +150°C
≦50 мин ≦50 мин ≦50MIN
Время охлаждения +20°C -- -20°C +20°C -- -40°C +20°C to -70°C
≦45 мин ≦70 мин ≦90MIN
Способ регулировки температуры и влажности Балансировка
Температура воздуха +5°C - +35°C
Материалы исполнения Корпус Оцинкованный с двух сторон листовой металл с полимерным покрытием

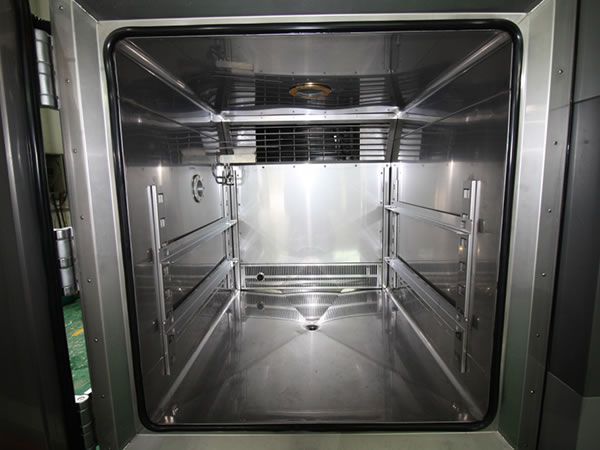

Внутренние стенки Листовая нержавеющая сталь SUS304/2B
Изоляция Полиуретановая пена + оргалит
Регулятор Нагреватель Пластинчатый нихромовый нагреватель
Увлажнитель Нагреватель из нерж. стали, поддон для воды
Вентилятор Центробежный вентилятор
Холодильный агрегат Механический компрессор
Хладагент R404a R404a /R23
Способ охлаждения Посредством механического компрессора (воздушное или водяное охлаждение) Посредством механического компрессора двойного действия (воздушное или водяное охлаждение)
Контроллер Дисплей 7.0 дюймов, TFT LCD
Устройство управления Сенсорный экран, микрокомпьютерный контроллер, ПИД
Вспомогательные функции Сигнализация о неисправностях и поиск решения проблемы, защита от обрыва электропитания, защита от перегрева, работа по календарному графику, автоматическая диагностика
Подача воды Водяной насос
Водяной бак Портативный
Вода Электрическое сопротивление≦500 Ом
Питание AC380В±10%, 50 Гц
Макс. ток (А) 12 12 12 22 14 14 18 25 20 20 22 38
Мощность (кВт) 6 6 6 44 7 7 7 12 10 10 10 18
Масса (кг) 460 460 530 810 460 460 530 810 540 540 600 980
  • Контроллер Simplewell
  • ПЛК Mitsubishi
  • Диапазон регулировки температуры и влажности

Опциональные компоненты
1.Роторный осушитель / полимерная мембрана: мин. температура / влажность: 5℃/5%.
2. Удобная в обращении дверь из закалённого стекла.
3. Система фильтрации воды с функцией автоматического восстановления.
4. Записывающее устройство для сохранения и печати испытательных данных.
5. Ультразвуковой увлажнитель / распылительный увлажнитель высокого давления для испытания продукции в условиях очень высокой влажности и температуры.
6. Система подачи сухого воздуха для предотвращения конденсации.
7. Система удалённого мониторинга, поддерживающая мобильные устройства и персональные компьютеры.

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

Охладительное оборудование

  • Компрессор закрытого типа от TECUMSEH
  • Инверторный компрессор BOCK
  • Компрессор полуоткрытого типа от BITZER

Примечания:
1. Испытательное оборудование серии ST не имеет функции увлажнения.
2. Температурные параметры были измерены при +25°C и при отсутствии образцов в камере.
3. Параметры колебания температуры были испытаны в соответствии со стандартом GB/T5170.2-1996.
4. Выпуклая часть испытательной камеры не была учтена при измерении габаритов.

Стандарты
GB11158 Спецификации высокотемпературных испытательных камер
GB10589-89 Спецификации низкотемпературных испытательных камер
GB10592-89 Спецификации высоко- и низкотемпературных испытательных камер
GB/T10586-89 Спецификации камер для испытания продукции влажным теплом
GB/T2423.1-2008 Климатические испытания - Часть 2: Методы испытаний - Испытание А: Холод
GB/T2423.2-2008 Климатические испытания - Часть 2: Методы испытаний - Испытание В: Сухой нагрев
GB/T2423.3-2006 Климатические испытания электронных изделий - Часть 2: Метод испытания: Влажный нагрев в установившемся режиме
GB/T2423.4-2008 Климатические испытания электронных изделий - Часть 2: Метод испытания: Влажный нагрев в цикличном режиме
GB/T2423.22-2002 Климатические испытания электрических и электронных изделий - Часть 2: Метод испытания: Изменение температуры
IEC60068-2-1.1990 Климатические испытания; Часть 2: Испытания; Испытание А: Холод
IEC60068-2-2.1974 Базовые климатические испытания. Часть 2: Испытания; Испытание А: Сухой нагрев
GJB150.3 Методы климатических испытаний военного оборудования--высокотемпературный тест
GJB150.4 Методы климатических испытаний военного оборудования--низкотемпературный тест
GJB150.9 Методы климатических испытаний военного оборудования--испытание влажным теплом

Структура трубы климатической камеры серии STH (тепло-влага) получила патент на изобретение. Структура трубы обеспечивает равномерную температуру каждого участка испытания климатической камеры и точночть испытания.
